特寶電力監控系統主要性能指標及說明
查看次數：
編輯：admin
發表時間：2017-07-23
1、主要性能指標
1.1.母線、電力線動態著色功能
系統根據設備的運行情況，自動的計算并改變相關的單線圖的顏色，這樣可以讓操作人員直觀的了解系統運行的狀況，迅速而準確的判斷和處理事件1.2.事件和報警

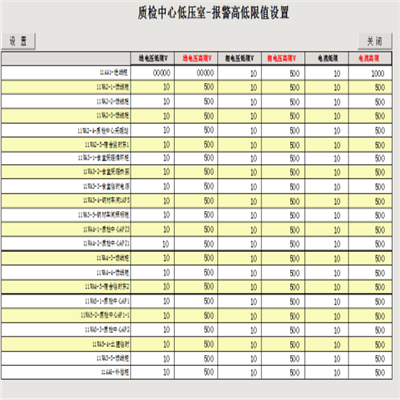

所有操控及運行過程都有事件記錄。可以設定各個儀表、繼保的遙測點的報警高低限。1.3.操作權限控制
具有操作權限等級管理，當輸入正確操作口令和監護口令才有權進行操作控制，參數修改，并將信息給予記錄。并具有記錄操作修改人，操作修改內容的功能。1.4.WEB訪問
提供WEB方式訪問，在公司相關人員通過內部網絡即可以訪問此監控系統。不支持手機訪問，手機系統中因安全無法安裝所使用的瀏覽器插件。
2.主要功能及畫面說明
2.1.人機界面
電力監控系統人機界面 (MMI) 是基于對一系列圖、窗口和功能鍵的應用。 操作員可以支配一個或多個彩色監視器。利用鍵盤、鼠標或跟蹤球的幫助下發命令。在污濁和侵蝕性的環境中，可以使用觸摸屏。
過程控制圖形是所有過程控制與監視系統的結合。他們顯示整個結構的主特性與參數。通過顯示操作員實際需要的信息，避免任何無用的顯示，使得操作員對基本的信息一目了覽。
 |

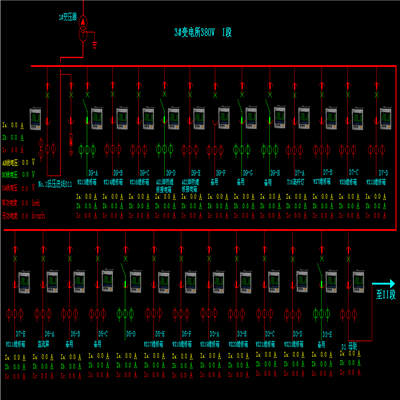

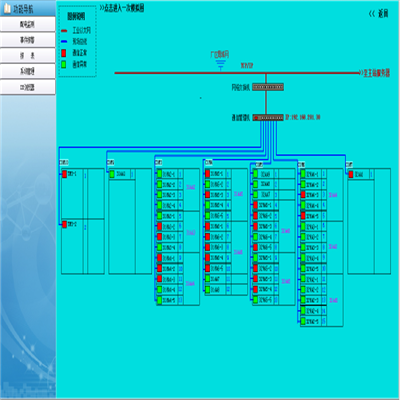

2.2.系統接線圖
過程圖形中包含變電站需要的所有相關的過程信息。以單線圖的形式顯示主設備的形狀及各種運行狀態，合、分等，和控制狀態（當地、遠方、閉鎖、模擬等）。其他的信息例變壓器的分接頭位置，根據需要也可以顯示。除了實際的電壓與系統頻率監視以外，其他的測量值比如電流與功率根據需要也可以顯示。所有在顯示圖中的信息將被周期地刷新。
操作員可以控制變電站單線圖中不同的對象。比如斷路器、隔離開關、接地刀閘、變壓器分接頭等等。
 |

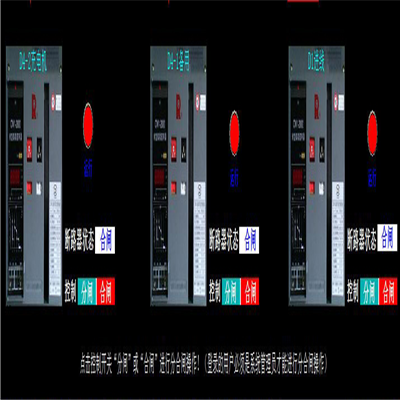

2.3.運行操作
監控系統的人機界面的操作非常直觀。操作員只需點擊子系統中他感興趣的符號（例如斷路器），然后一個窗口打開，顯示一系列操作，比如打開或閉合斷路器，測試斷路器，斷路器參數，斷路器報警狀態等。
根據被控制的項目的重要性，以上步驟可能是省略的或加上更安全的特性比如密碼確認。 當一個控制操作在執行，有關項目的符號或用不同的顏色顯示，或閃爍。任何反饋指示都被立刻報告并傳到屏幕及被記錄，多數情況下，反應時間少于1秒。
2.4.報警處理
在監控系統中,所有的報警將被激活通過過程數據庫，然后在人機界面上醒目提示。計算機內部的揚聲器或外接音箱可用于播放聲音，每一個報警級別可用不同的聲音，以區分它的重要性。過程目標有一個確認特性用于操作員手動確認。報警可以閉鎖、退出使用、臨時退出使用。
 |
報警還可以選擇使用聲光報警器，一旦有報警時，可以根據報警類型進行聲或光及報警及有不同的報警聲音。
還可以根據需要在報警時撥打電話、發送短信。
2.5.
 |

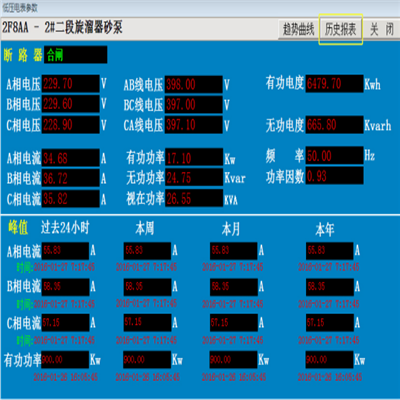

2.6.峰值計算
對電流電壓，可以計算最大峰值。計算24小時內、一周內、一月內、一年內的峰值。
2.7.電能計算
一般智能電表，其電度均是累計數據，一直累加的。而我們實際中，需要的是每日、每周、每月及每年使用的數據，人工抄表中都需要進行使用兩次抄表值進行計算，抄表時間不一致也導致計算有差別。在本系統中，數據采集完全自動，并且一般均在秒級內采集數據，基本實現同時刻讀取數據。數據采集后，系統中將自動計算出每日、每周、每月、每年的電度值，在報表查詢到的數據為已經計算處理的值，而不必再人工計算。
每日電度：當天00:00:00~23:59:59
每周電度：周一00:00:00~周日23:59:59（可根據需求調整）
每月電度：每月1日00:00:00~每月最后一天23:59:59
每年電度：1月1日00:00:00~12日31日23:59:59

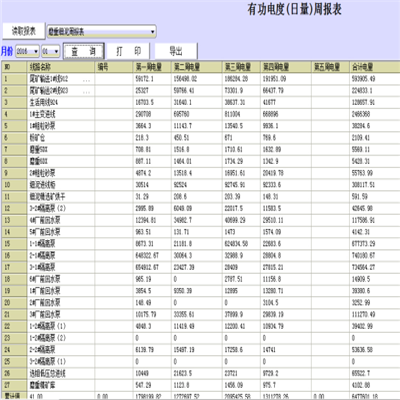

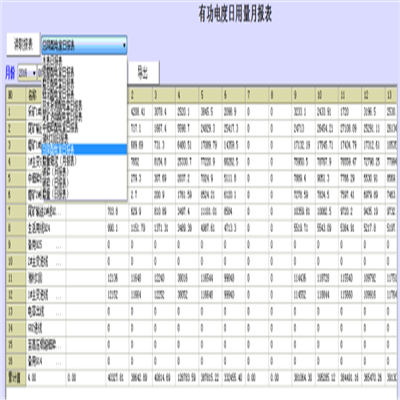

2.8.報表

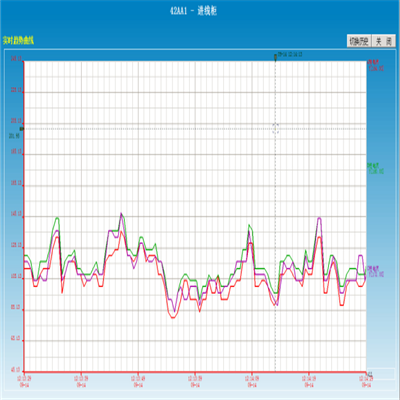

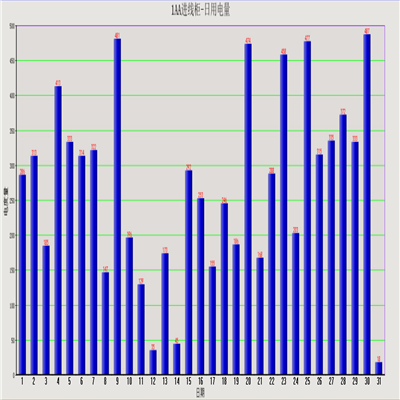

電力監控系統中所有需要的數據都能以圖的方式、用曲線圖、棒圖來顯示，或者預處理成為表的方式來報告。系統中提供多種報表，對每個智能電表回路提供電流、電壓、電度（累積值）實時和歷史報表；可以根據需要設計按變壓器或進線柜或其它分組方式的報表；
對電度報表，系統提供自行配置報表工具，可以將自己所需要的回路放在一個報表中，并且可以重復在不同報表中。根據需要還可以實現自動以郵件方式發送給指定的人員。
它允許設置大多數 必需的報表，例如：
· 歷史報表 (日，星期，月，年)
· 統計數據
· 電量測量
· 最大、最小、總計、累計、平均
文件以透明的格式建立，并可以被其他電子制表軟件程序，如MS Excel 等，讀取。
如有其它特殊計算需求（如分班次），可以根據需要進行開發處理。

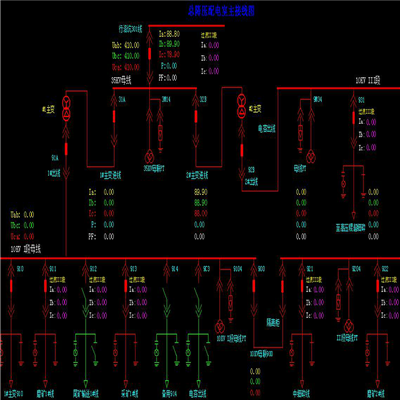

2.9.電力線動態著色
越來越多的要求，單線圖能動態地、根據電壓等級，以顏色顯示。主接線著色根據電站實際運行情況對變電站一次單線圖進行著色，以不同的顏色表征線路的各種運行狀態。由于做單線圖和圖形的改變的工程量是非常耗時、工程化的，而且不能重復使用。一個單線圖包含幾個標準的元件（開關、變壓器、線路等），這些設備在單線圖中，全部連接在一起。每一個元件庫包括它的拓撲信息、建立電力網絡必需的因素。因此，作為連接二個元件庫（例刀閘）的母線也作為一個元件庫被提供。一旦利用圖形編輯功能的圖形完成以后，拓撲生成用來計算連接到電力網上所有的連接點的拓撲結構，同時生成文件，用于實時顏色計算。單線圖允許被分成幾個圖形，但使用同一個電力拓撲結構。為了整合本地變電站母線顏色，到整個網絡的拓撲結構中，一個特殊的指示器元件庫用于輸入/輸出顏色信息。一旦數據文件生成，母線顏色程序可以從單線圖的監視對話框中啟動。2.10.回路編號名稱設置

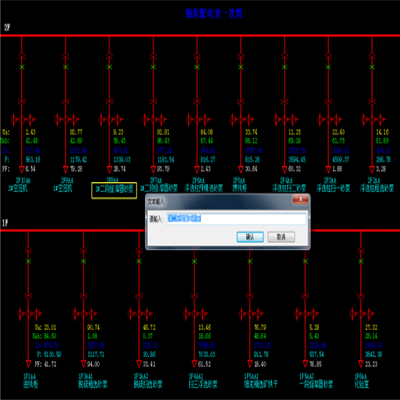

各個柜回路編號或名稱，可以進行設置。有變化或是需要改變時，可以在對應的一次圖上
對應的編號或是名稱上點擊，將彈出一個輸入框，讓您輸入新的編號或名稱。這些編號或名稱改變后，在報表中顯示的也將同步改變。

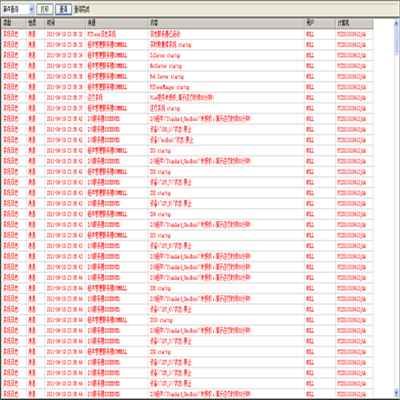

2.11.事件處理
過程目標在它們每次狀態改變時，激活的事件特性將與時標一起保存在動態事件緩沖區中。操作員從事件列表圖形中，可看到事件的描述內容。事件列表能根據它們的站號、信號名稱、子系統名稱、日期與時間分類查尋。事件列表每天可儲存10000條。事件以每天的文件儲存并能保存10年時間。
 |
